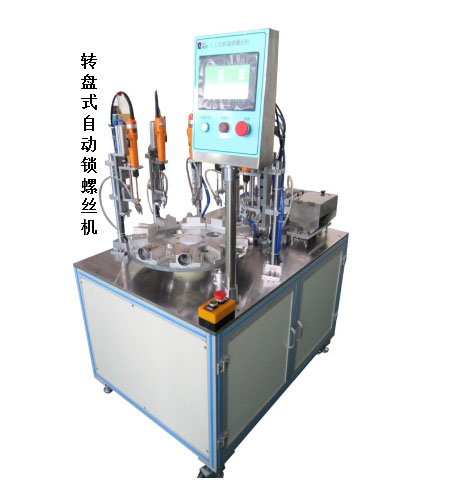

设备名称：转盘式自动送锁螺丝机

主要特点

1、效率高，同时锁多颗螺丝的产品，可代替多名工人；

2、机器自动锁螺丝并能够判断螺丝是否锁好，有锁紧不良的产品机器会报警提示，方便区分不良品。

3、通用性好，通过简单的调节，可更改各轴之间的间距。

4、机器简单实用，操作方便，员工能迅速掌握操作和调试；

适用对象

各种工艺复杂且需同时锁多颗螺钉的产品或部位

适用螺丝

M2~M6各种螺钉，要求螺钉总长大于螺钉头直径的1.3倍

具体功能/技术参数

基本功能

通过多工位转盘实现夹具循环圆周步进流水作业，放产品、组装、检测、锁螺丝、卸料等工序同步进行，机器效能大大提升

动作流程

转盘式自动锁螺丝机的操作程序：

将待打螺丝工件装配好放置在转盘工位模具上-------双手按下启动按钮-----转盘旋转将工件带到自动打螺丝工位------气缸下压自动打螺丝组件，自动打好螺丝------同时操作位人工放料----转盘转动----人工卸料同时放上待打螺丝工件-------依此循环。（根据产品装配工艺不同，按实际情况设计转盘工位数）

报警功能

设备具有故障报警功能

设备具有螺丝滑头、滑牙检测、报警功能

设备具有漏锁检测、报警功能

安全防护

设备具有漏电保护等功能

效率/节拍

与产品操作及定位时间有关，送锁螺丝节拍2~3秒即可完成

主要配置

电批采用奇力速电批，可设定锁紧力矩

采用升降式排料机构，自动筛选排列螺丝

管式送料机构，每颗螺丝通过压缩空气吹送到批头夹具处

多把电批配置，可同时锁多颗螺丝

转盘式治具平台通过电机驱动凸轮分割器分度转盘动作节拍

电源电压

控制电源 AC220V/50Hz

气    源

本机需使用压缩空气，空气压力0.6MPa

设备功率

整机功率根据实际设计情况而定

外形尺寸

根据待锁产品的大小有关
