导电胶点胶机

一、产品概述：

    嘉创兴自动点胶机具备外形小巧，坚固耐用，可与胶阀、针筒搭配使用，适用于任何点胶、点油应用的自动化。本机采用三轴设计，采用高精度的专用运动控制系统，在运动过程中具有灵活快速、出胶量精准、无噪音等特性，很适合各种场合的点胶需求。在输入界面上采用人性化的教导输入方式，不但易于操作，同时还能使初学者一学就会。同时该系统还为用户提供了更多的编程指令，更大的储存空间，更快的速度，更丰富的参数设置。



二、工作原理：

    将胶筒或胶阀安装于自动点胶机的机械手臂上，使用点胶控制器将胶水压出 ， 三轴机械手完成点胶路径。



三、技术参数：





自动点胶机

型      号

D-200S

D-300S

D-400S

电      源

100～240V AC



可移动范围

X

200mm

300mm

400mm

Y

200mm

300mm

400mm

Z

50mm

100mm

100mm



X

0.1～800mm/sec

0.1～800mm/sec

0.1～800mm/sec

可移动速度

Y

0.1～800mm/sec

0.1～800mm/sec

0.1～800mm/sec

Z

0.1～400mm/sec

0.1～400mm/sec

0.1～400mm/sec

重复精度

±0.02 mm

±0.02 mm

±0.02 mm

最小解析度

±0.01 mm

±0.01 mm

±0.01 mm

工作台承载重量

6KG

8KG

8KG

机头负载重量

2KG

5KG

5KG

速度控制

三维直线、圆弧插补、带速度前瞻自动升降速处理

出胶补偿

提前开胶、提前关胶、开胶延时、分段拉丝等

程序容量

999个程序

使

用

环

境

温度

0～40℃

0～40℃

0～40℃

湿度

20%～90%

20%～90%

20%～90%

外形尺寸W×D×H

300X370X510mm

420X480X570mm

510X560X570mm

重    量

40KG

60KG

70KG



四、机器性能：


● 可替代人工特定的点胶作业，实现机械自动化生产

● 操作简单便利，高速精确

● 简单的产品升级方式

● 方便实用的导图功能

● 转角平滑处理
高强度设备机身，使XYZ的垂直度高
设备机身采用CNC一体加工，有效保证了XYZ的垂直度，提高了设备的加工精度。
单机即可操作、安装最容易

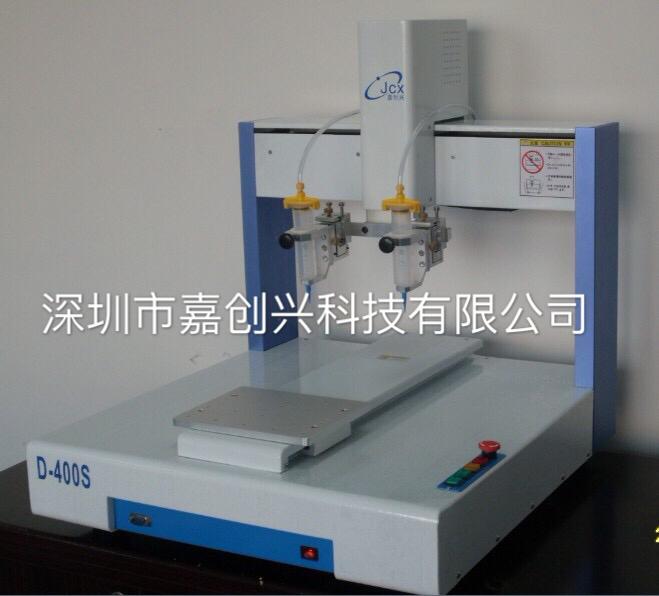

D-400S完全不需搭配外部电脑即可单机运作。不但安装便利，操作设定更是简单。
人性化教导盒使您轻轻松松完成程式设定
搭配图示化按键设计的教导盒，让您弹指间轻轻松松设定完成任何点胶路径的设定。更可简易完成各种路径之矩阵复制、
偏移修改、校正点设定及各机台之间的程序传输等超强功能。
精心研制的专用点胶控制卡使D-300S可以实现空间直线插补、正交圆弧、正交椭圆、正交螺旋线插补功能 。



五、适用液体：

   UV胶、silicon、EPOXY、红胶、银胶、AB胶、COB黑胶、导电胶、散热铝膏、瞬间胶、AB胶、锡膏、硅脂、润滑油、油漆等点胶和涂布。



六、应用领域



点胶机可以应用到以下领域：


◎ 半导体封装


◎  PCB电子零件固定及保护

◎  LCD玻璃有机板封装粘住


◎ 移动电话机板涂布或按键点胶

◎ 扬声器点胶


◎ 电池盒点胶封合

◎ 汽械车零件涂布


◎ 五金零件涂布接著

◎ 定量气体、液体填充涂布


◎ 芯片绑定


◎ 五金标牌油漆涂布
